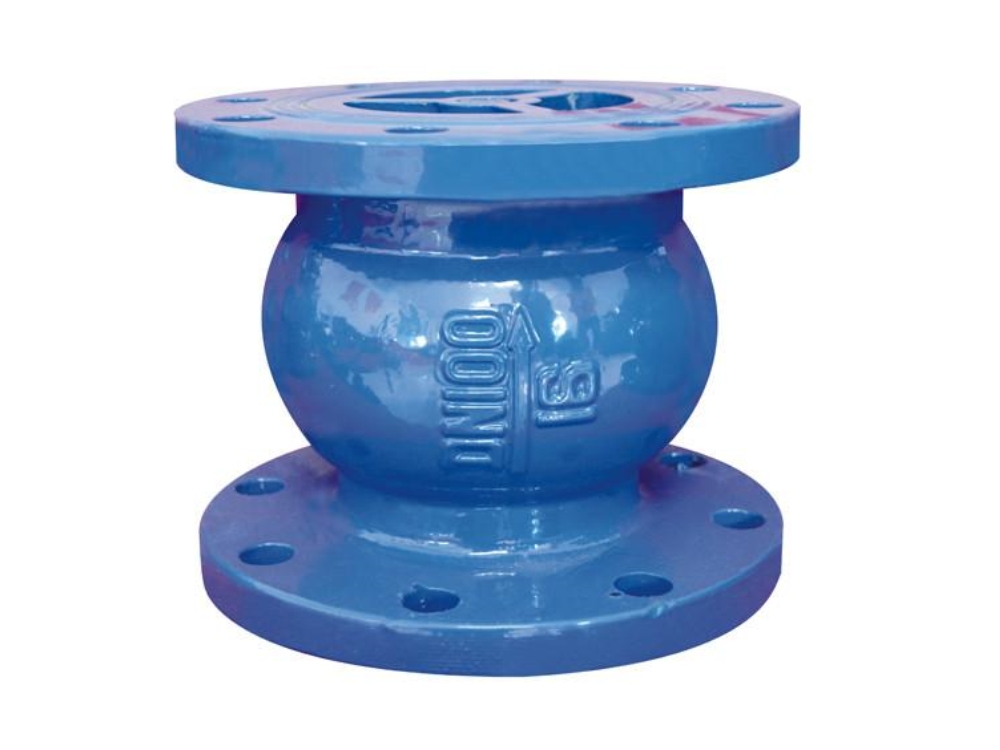

消聲止回閥
- 【產品型號:】 HC41X
- 【產品關鍵字】 消聲止回閥
- 功能：依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流；
- 應用區域：建筑行業、水處理等；
- 1. 結構簡單，制造成本低；
- 2. 依靠介質本身流動實現開、閉閥瓣；
- 3. 無噪音。
服務熱線：
021-51099915
產品介紹
工作原理
當介質按規定方向流動時，閥瓣受介質力的作用，被開啟；介質逆流時，因閥瓣自重和閥瓣受介質反向力和彈簧力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
產品特點
閥體內腔采用流線型設計，流量按100%設計，減少急彎、拐角、尖凸，從而減少流體的阻力。
閥瓣前后設計為錐形，使流體阻力大大減少，又減少了因紊流所產生的噪聲。
閥瓣關閉的行程短，只有公稱通徑的1/4，減少了閥瓣的關閉時間，減小水錘的產生。
使用彈簧加速閥瓣關閉速度、降低水錘產生。
閥瓣為空心薄殼結構，減少閥瓣的慣性，不但使閥瓣關閉時能迅速啟動，也減少了關閉時的沖擊噪聲。
本產品可以垂直、水平、傾斜以及任何角度安裝。
本產品結構緊湊、零件少，體積小，重量輕、外型美觀。
內外表面均噴涂環保涂層，確保產品的防腐蝕及安*性。
產品標準
制造標準：CJ/T219, JB/T10674
連接標準：GB/T17241.6
面間距標準：GB/T12221
檢驗測試標準：GB/T13927
技術參數
通徑壓力：DN50~DN600(2"~24") PN10
DN50~DN600(2"~24") PN16
DN50~DN200(2"~8") PN25
適用出口壓力范圍：0.1MPa~0.8MPa
0.8MPa~1.3MPa
1.3MPa~2.0MPa
工作溫度：0°C~85°C
密封試驗：1.1PN
殼體試驗：1.5PN
適用介質：水
